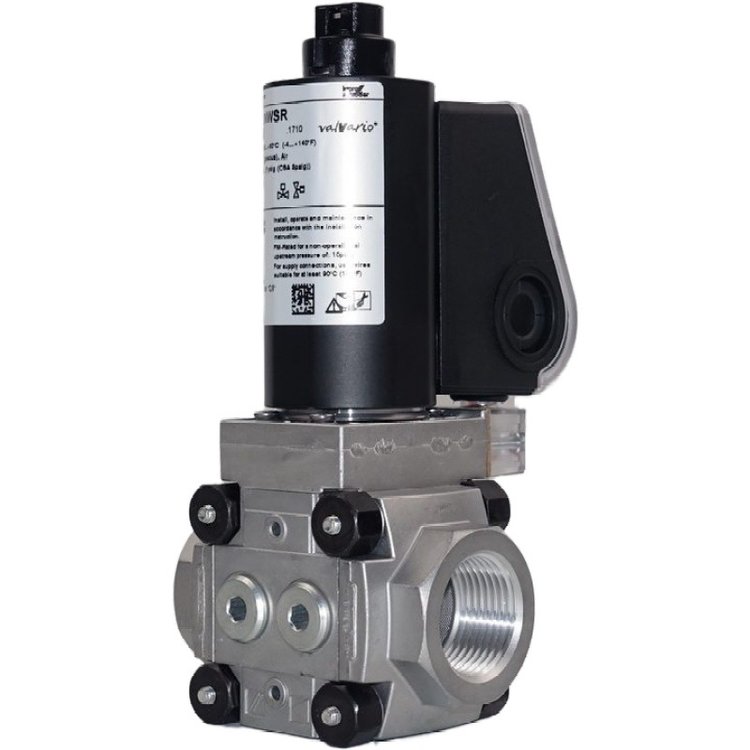

VAG組合式電磁比例調節閥

來源：原創瀏覽量：載入中...發布時間：2021.11.19

　　Krom//schroder VAG組合式電磁比例調節閥的功能為啟閉燃?xì)夤?yīng)和按壓力比控制燃燒器的空燃比例。

　　電磁閥主要應用為：

　　1，在燃燒器負荷變化時保持空燃比恒定。

　　2，在VAG上游串接一個A類燃?xì)怆姶砰y，構成既符合EN 746-2要求又具有恒定空燃比控制的燃控系統。

　　3，與模塊式壓力開關配合構成可以對進出口壓力實時監控的空燃比控制燃控系統。

　　4，零壓控制。常用于預混燃燒的空燃比控制。

　　VAG最高工作壓力50kPa，出口壓力為0.05-10kPa，壓力比為1:1.零點調整范圍為±0.5kPa。通徑分為15,20,25,40,50等規格。工作電壓為230 V AC,120 V AC,24 V DC。

　VAG電磁閥特點：

　　1，采用隨動控制技術，穩定性好、精度高、快速響應性好。

　　2，適用范圍廣泛，可用于各個行業的所有燃?xì)鉄峒庸ぴO(shè)備。適用于對過?？諝馊紵鳌⒋髿馊紵骰驈?qiáng)迫風擴散式燃燒器的高精度控制。

　　3，使用調校方便，出口壓力零點補償由閥體上的設定裝置進行預設，具有清晰直觀的刻度指示。便于與旁通電磁閥、壓力開關等輔件構成功能齊全的控制系統。

　　4，安全可靠，通過以下認證和獲取相應的安全級別。設計壽命10年。

　　5，體積小重量輕，結構緊湊，安裝方便。

　　VAG電磁閥工作原理：

　　當電源斷開時，銜鐵在復位彈簧作用下下行，先導閥關閉，則VAG關閉，出口壓力為零。

　　當電源接通時，藍色LED亮起。線圈的磁場將銜鐵向上拉起，先導閥開啟。閥入口氣體通過節流孔經內部導管進入調節膜片下腔，將閥板向上推離閥座，閥門開啟。閥門出口氣體通過內部反饋通路將出口壓力施加到伺服隔膜上腔并產生向下的推力Pd，該力與由空氣反饋管進入伺服隔膜下腔所產生的向上同時附加零位彈簧力相平衡，使VAG的輸出壓力Pd跟隨空氣反饋壓力Psa的變化而變化。從而實現1:1壓力比調節。

　
